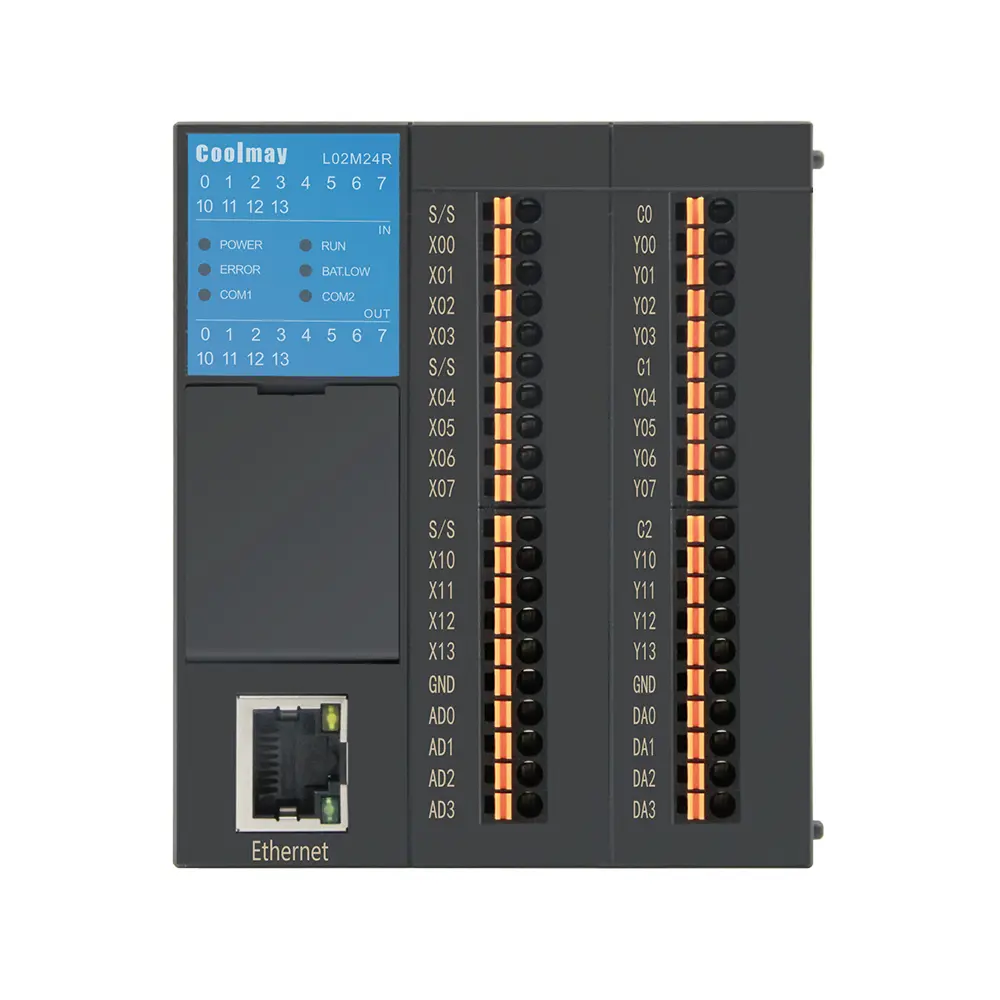

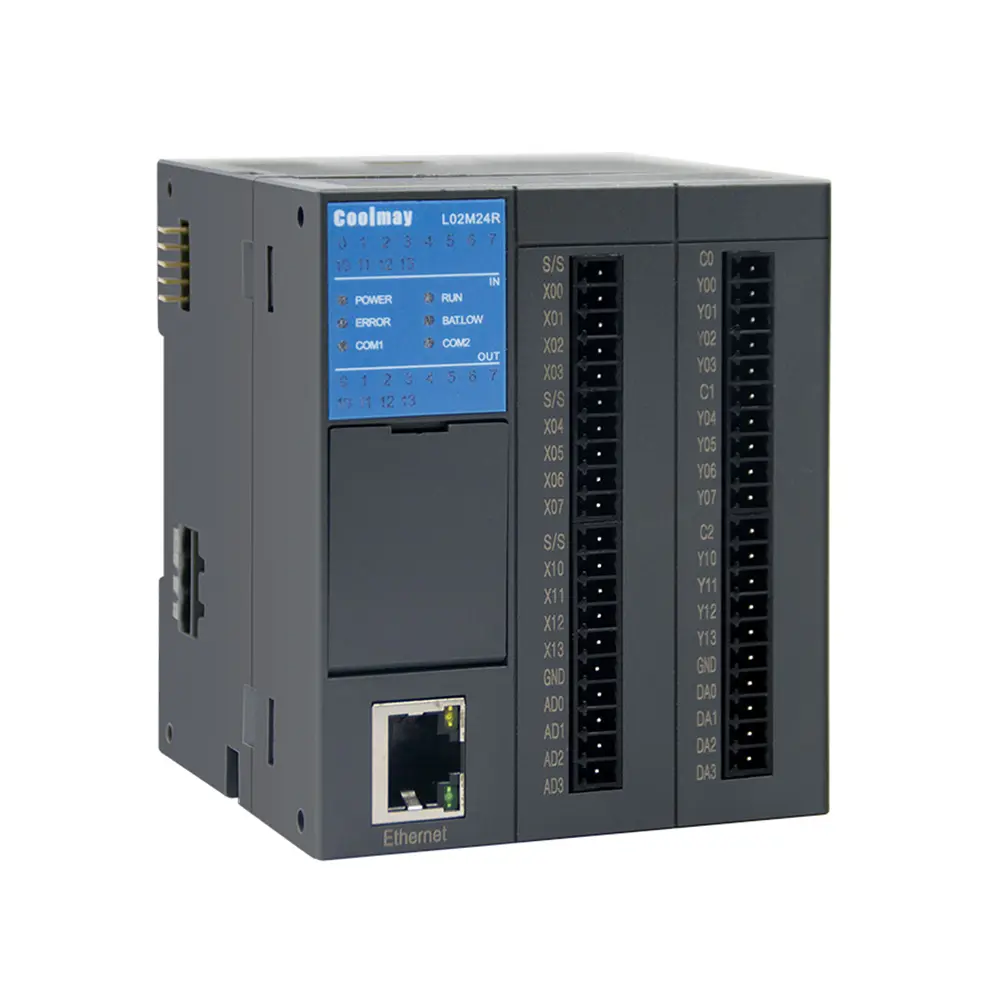

L02M24R базовый модуль ПЛК 12DI/12DO/4AI/4AO
.webp_300x300.jpg)
.webp.jpg){kind=link}
12 релейных выходов (до 2А на канал)
4 аналоговых входа
4 аналоговых выхода
Type-C, RS-232, RS-485*2, Ethernet, CAN
Модульный ПЛК Coolmay L02M24R 12 дискретных входов (24В пост. тока PNP/NPN), 12 релейных выходов (до 2А на канал), 4 аналоговых входа, 4 аналоговых выхода, Type-C, RS-232, RS-485*2, Ethernet, CAN.
Описание:
ПЛК серии Coolmay L02 это высокопроизводительный универсальный свободно программируемый логический контроллер, специально разработанный для автоматизации промышленного оборудования. К контроллерам серии L02 могут быть подключены до 31 модуля расширения. Функция контроля позиционирования, поддержка высокоскоростного импульсного управления до 8 осей одновременно, подходит для автоматизации различных устройств, таких как электронное производство, маркировка, пищевая упаковка, текстильное оборудование и другое промышленное оборудование. Базовый контроллер серии L02 имеет встроенную поддержку связи по промышленному протоколу Ethernet/IP для реализации высокоскоростной передачи данных. Защелкивающаяся конструкция позволяет легко устанавливать модули.
Основные характеристики:
Напряжение питания: 24В пост. тока
Потребляемый ток: 150мА (базовый модуль); <150мА (модуль релейных выходов); <80мА (остальные модули)
Рабочая температура, °С — 0…+50
Рабочая влажность, не более, % — 5 ... 95 (без конденсации)
Габариты — 75x75x88
Поддержка языков программирования: LD, IL, SFC, ST, FBD
Скорость обработки команд: базовая инструкция (LD) - 0.35 мкс; программная инструкция - 0.642 мкс
Объем программы - 32 тыс шагов
Модули расширения: до 31 модуля (до 12 модулей аналоговых входов/выходов)
Кол-во входов выходов базового модуля: 12DI / 12DO / 4AI / 4AO
Максимальное количество входов/выходов (точек): 512
Тип дискретных выходов: релейные SPST, макс. нагрузка 2 А
Тип аналоговых входов: 2 входа 0-10V, 2 входа 0-20mA (4-20mA)
Тип аналоговых выходов: 2 выхода 0-10V, 2 выхода 0-20mA (4-20mA)
Высокоскоростные импульсные выходы: 4 оси 200 кГц + 4 оси 100 кГц
Высокоскоростные счетные входы: 6 каналов 60 кГц
Встроенные порты связи: USB Type-C; RS-232; 2 * RS-485; Ethernet; CAN
Поддерживаемые протоколы: программный порт Mitsubishi; Modbus RTU; Modbus TCP; Modbus UDP; Freeport; CAN; Ethernet/IP
Поддержка карт памяти: MicroSD (макс 32 Гб)
Программное обеспечение для программирования ПЛК Coolmay серии L02 совместимо со средами программирования GX Developer 8.86 и GX Works2 от компании Mitsubishi Electric.
Характеристики:
| Модель ПЛК | L02M32T | L02M32R | L02M24T | L02M24R | |
| Язык программирования |
Лестничные диаграммы (LD), Структурный текст (ST), (SFC), (IL) |
||||
| Скорость обработки команд | Базовая инструкция (LD) | 0,35 мкс | |||
| Инструкция по применению | 0,642 мкс | ||||
| Объем программы | 32 тыс. шагов | ||||
| Объем запоминающего устройства | Регистры данных (D) | [D0~D127] 128 основных регистров/ [D128~D7999] 7872 энергозависимых регистров/ [D8000~D8511] 512 специальных регистров | |||
| Регистры хранения (R) | [R0~R22999] 23000 регистров поддерживают сохранение при отключении питания/ [R23000~R23999] 1000 регистров для внутреннего использования | ||||
| Модель расширения | Макс. количество до 31 модуля: до 12 аналоговых входов/выходов соответственно | ||||
| Максимальное количество входов/выходов | Режим FX3U: 512 точек; режим FX3G: 256 точек (сумма точек ввода и вывода) | ||||
| Цифровые входы/выходы ЦП | 16 цифровых входов/ 16 цифровых входов | 12 цифровых входов/ 12 цифровых входов | |||
| Аналоговые входы/выходы ЦП | - | 4AD/4DA | |||
| Входы/выходы | X | 256 точек (X0～X377) | |||
| Y | 256 точек (Y0～Y377) | ||||
| Битовое устройство | M | [M0~M383] 384 основных регистров/ [M384~M1535] 1152 энергозависимых регистров/ [M1536~M7679] 6144 основных регистров | |||
| [M8000~M8511] 512 специальных регистров | |||||
| S | [S0-S9] 10 регистров исходного состояния/ [S10~s999] 990 энергозависимых регистров/ [S1000~S4095] 3096 основных регистров |
||||
| Таймер T | [T0~T199] 200 основных регистров 100 мс [T250~T255] 6 энергозависимых регистров 100 мс [T246~T249] 4 энергозависимых регистра 1 мс [T256~T319] 64 основных регистра 1 мс [T200~T245] 46 основных регистров 10 мс |
||||
| ※ На таймер 10 мс влияет период сканирования. Если период сканирования составляет 12 мс, таймер становится равным 12 мс и выполняется один раз. | |||||
| 16- битный счетчик C | [C0~C15] 16 основных регистров/ [C16 — C199] 184 энергозависимых регистра | ||||
| 32- битный счетчик C | [C200~C219] 20 основных регистров | [C220~C234] 15 энергозависимых регистров | |||
| [C235~C245 Однофазный одинарный счет] [C246~C250 Однофазный двойной счет] | |||||
| [C251~C255 Двухфазный двойной счет] | |||||
| Скоростной импульс | 4 канала 200 кГц + 4 канала 100 кГц | ||||
| Скоростной счетчик | 6 каналов 60 кГц | ||||
| Тип цифровых выходов | L02M32T/L02M24T: транзисторный выход, максимальная нагрузка 500 мА, низкоуровневый NPN, COM подключен к отрицательному полюсу | ||||
| L02M32R/L02M24R: релейный выход, максимальная нагрузка 2 A, сухой контакт | |||||
| COM может быть подключен к положительному или отрицательному полюсу | |||||
| COM по умолчанию | Type-C, RS-232, RS-485*2, Ethernet, CAN | ||||
| Протокол | Порт для программирования Mitsubishi Modbus RTU, Modbus TCP, Modbus UDP | ||||
| Протокол Freeport, CAN, Ethernet/IP, плата Mitsubishi BD | |||||
| Резервное копирование данных. Устройство хранения данных без элементов питания | Программа | Флеш-память | |||
| Область сохранения | MRAM, ограничения числа циклов записи | ||||
| Календарь (RTC) | Доступные в продаже батареи CR1620 (опционально) | ||||
| Самодиагностика | Неисправности ЦП, проблемы с внутренней памятью и т. д. | ||||
| Номинальное напряжение на входе | Главный модуль | 24В пост. тока (土10%) | |||
| Модуль расширения | |||||
|
Внутреннее потребление тока |
Главный модуль | 150 мA | |||
|
Модуль расширения |
Модули релейных выходов | ||||
| Рабочая температура | 0～50℃ | ||||
| Температура хранения | -20～70℃ | ||||
| Рабочая влажность | 5~95%，без конденсации | ||||
| Влажность хранения | 5～95%, без конденсации | ||||
| Устойчивость к вибрации | Соответствует требованиям международных стандартов, lEC 61131-2, IEC 60068-2-6 (TESTFc), синусоидальный 5–8,4 Гц, смещение 3,5 мм, 8,4–150 Гц, ускорение 1 G | ||||
| Устойчивость к ударам | Соответствие требованиям международных стандартов lEC 61131-2, IEC 60068-2-27 (TESTEa), полусинусоидальный, пиковое ускорение 15 G, продолжительность 11 мс | ||||
| Рабочие условия | Без коррозионных газов | ||||
| Место установки | Внутри шкафа управления | ||||
| Уровень загрязнения | 2 | ||||
